5050RGB内置IC幻彩灯珠 HKA5812全彩LED内置IC 5050内置IC智能RGB七彩LED
芯片概述

− HKA5812 是一款智能多彩 LED 驱动芯片。芯片内部包含数据锁存电路、数据整形处理电路、数据 转发电路、双振荡器、PWM调制电路,以及R/G/B 三路LED 驱动电路。 HKA5812 采用单线归零码的通讯协议。芯片在上电复位后,DI 口接收从 MCU 传输过来的数据帧, 并通过数据锁存电路将数据帧里的头 24bit 数据锁存下来,并送至 PWM 调制电路,以控制 R/G/B LED 驱动电路的工作。数据帧的头 24bit 数据被锁存下来后,剩余的数据经过内部数据整形处理电路进行整形 后,通过数据转发电路及 DO 口转发至下一颗级联的 HKA5812 芯片。如此,数据帧每经过一颗 HKA5812 芯片的传输,数据便减少24bit。



功能特性


− 内置上电复位和掉电复位电路 − 内置数据整形电路,保证数据经过多级级联不会产生波形畸变累加 − 256级灰度可调  − 数据传输频率可达800Kbps − 当刷新速率为30帧/秒时,芯片级联数可不小于1024点


应用领域


− LED全彩发光字灯串

− LED全彩模组

− LED幻彩软硬灯条

− LED护栏管

− LED外观/情景照明

− LED点光源

− LED像素屏

− LED异形屏

− 各种电子产品

− 电器设备跑马灯

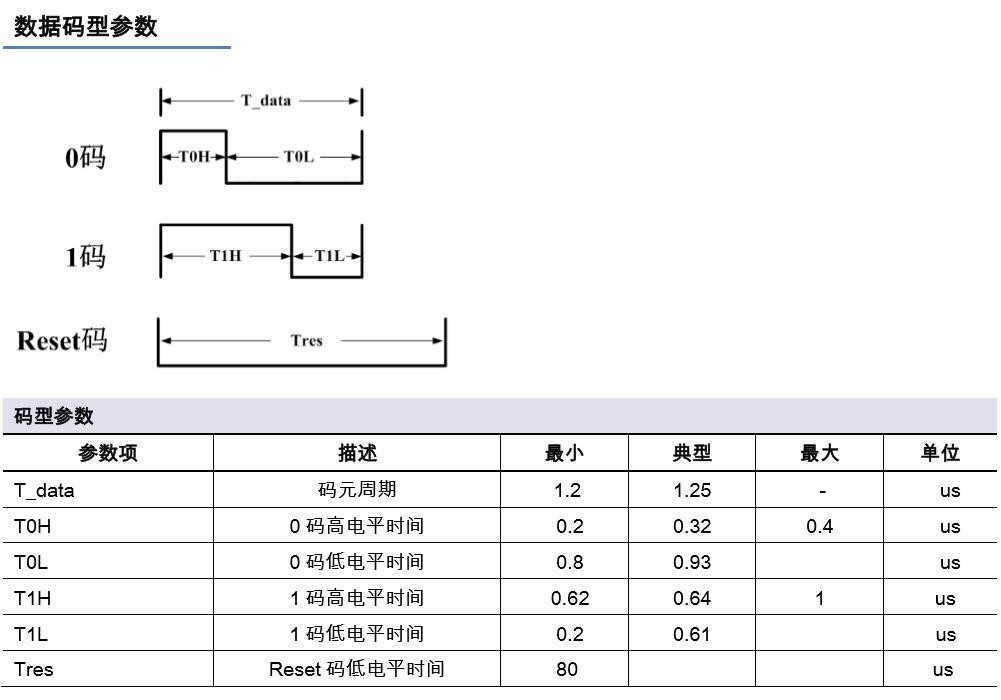

引脚说明
